整体玻镁风管模具制作示意图

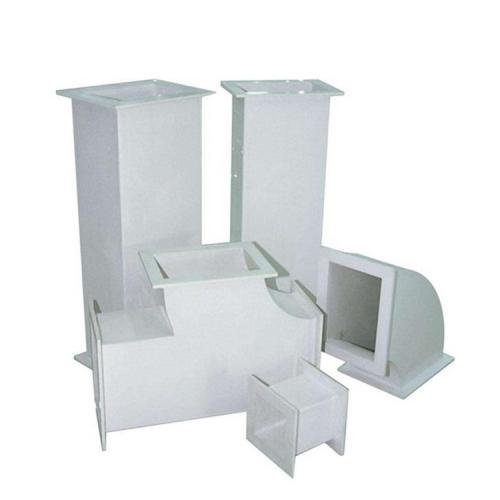

1）风管部件的生产：矩形管，三通管，不同直径管和曲げ形弯头等部件的生产要求必须符合管道生产的适用规定。制造内模的方法如下。
2）矩形风管弯管的制造采用内，外同心拱，平面曲率半径为一侧。弯管中导板的布置必须符合设计要求。采用其他形式的弯管时，如果平面的长度超过500 mm，则必须安装导板。导板的材料尽可能采用风管主体的材料，并用模具模制而成。导板可采用镀锌铁皮，但材料经过防腐处理，两端折叠成L形，与空气管内壁连接，不锈钢或镀锌自攻螺钉修复它同时，导板的缠绕侧边缘应光滑，同一曲线管中导板的弧长应重合。当内，外拱形矩形管R / a <0.5时，如果没有设计规格，可按表5.2.2和图5.2.22-2的规定执行。
表5.2.2 内外弧形矩形弯管导流叶片间距表
R/a | 叶片数 | X | X1 | X2 | X3 |
0.35～0.5 | 1 | 0.35a | 0.65a |
|
|
0.14～0.35 | 2 | 0.2a | 0.3a | 0.5a |
|
0.067～0.14 | 3 | 0.1a | 0.5a | 0.25a | 0.5a |
内外拱形矩形曲线管导轨的布置
3）三通管通常使用展开方法制造。通过球形辅助线法将圆形三与实线组合，通过辐射方法扩展主管，并通过平行线方法扩展支管。
4）恒定管的制作：同心管从仰视图两侧的股线顶点延伸，展开后通过射线照相制作，同心管为梯形，以获得顶点大约展开通过辐射方法或三角形方法开发偏心的不同直径的管。通过三角法获得长度，开发矩形管和天球。
5）楔形弯曲生产：往返矩形曲线和圆形U形曲线由两条小于90°的曲线组成。角度由偏心距离h和乙曲线L的长度决定。如图5.2.2-3所示。
