组合式空调机组的工作流程
顾名思义,组合式空调机组不是一个综合的空气处理机组,而是一个空气处理机组,根据需要组合在几个功能部分中。用于舒适空调的组合空调装置如图4-26所示。通常采用的功能部分是基本组合单元,例如空气混合,过滤(细分为若干段,例如粗过滤和中效过滤),表面冷却器,鼓风机和风扇。它具有与一个水平风扇盘单元相同的功能,包括(如图4-27所示)。

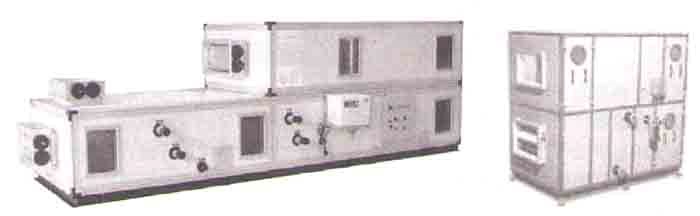

图4-26 组合式空调机组外观图

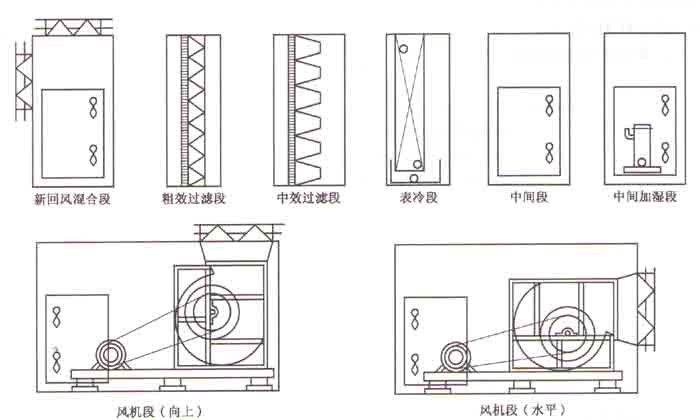

图4-27 组合式空调机组结构分解图

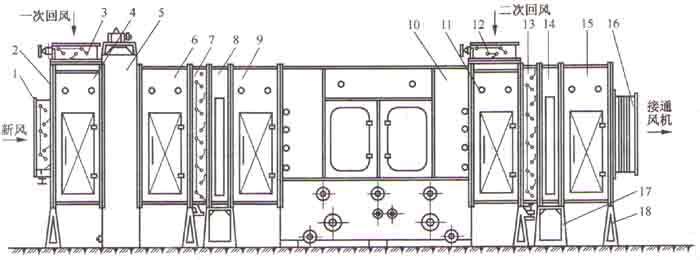

二次回风系统组合式空气处理机组的工作流程如图4-28所示。
1—新风阀;2—混合室法兰盖;3、12—回风阀;4、11—混合室;5—过滤器;6、9、15—中间室;
7、13—混合阀;8—一次加热器;10—喷水室;14—二次加热室;16—风机接管;17—加热器支架;18—三角支架
图4-28 组合式空气调节机组(二次回风式)
新风通过新的风阀(1)进入空调箱,并与来自房间和后院(4)的单一风混合。 之后,通过过滤器(5)除去灰尘和污垢,再次通过加热器(8)加热,进入喷泉室(0)。 在喷泉室(0)中进行热和湿气处理,降低温度并除湿,然后再次与风混合。 混合空气通过二级加热器(4)加热到指定的空气流动状态点。 通过鼓风机安装在风道中的消音器降低了噪音并最终被带入房间。
从房间排出的空气是一个系统,通过安装在风管中的消音器降低噪音,并用风扇排出部分空气。其余的用作风。通过回流阀(3和12)的打开来控制回流空气流量和回流空气量。

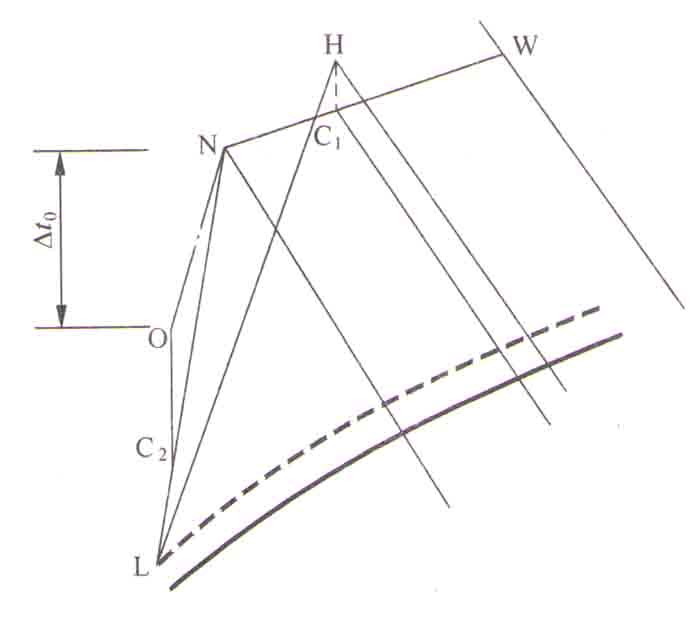

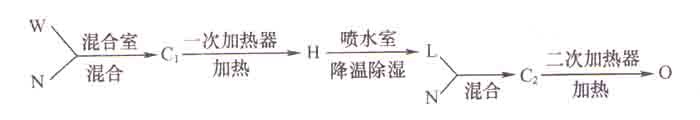

上述空气处理程序显示在火焰和湿度图中(如图4-29所示)。夏季室外空气为w,空气循环空气为N,两风混合的条件为C1。之后,通过加热器等将其加湿至H并进入喷泉室,降低温度并除湿,然后达到机器的露点L,与风混合后的空气条件变为C 2点。用二级加热器加热到O点后,立即送风。此时,气流的温度差为Δto,其表示如下。
全功能系统的组合在空调机的实际应用中并不多。选择时,根据施工需要和业主的要求,只需要选择其中必要功能的一部分。
